Titanyum Çubuk – İhtiyaçlarınıza Uygun Esnek ve Yüksek Mukavemetli Bir Metal

Titanyum Çubuk Neden Geleneksel Metallerden Daha İyi Performans Gösteriyor?

Titanyum çubuk Deniz suyu, klor ve vücut sıvılarındaki korozyona karşı direnç gösterirken, 316L paslanmaz çeliğin iki katına kadar benzersiz bir güç-ağırlık oranı sunar. Başvurunun, sertifikalı bir havacılık bağlantı elemanı olup olmadığı ASTM B348 tarafından yönetilen ortopedik bir implanttır. ASTM F136 ve ISO 5832-3 veya 6.000 m derinlik için derecelendirilmiş bir derin deniz balast muhafazası olan titanyum çubuk, ticari olarak geçerli başka hiçbir metalin karşılaştırılabilir ağırlıkta eşleşemeyeceği yapısal bütünlüğü sağlar.

Bu kılavuz mekanik verileri, derece bazında karşılaştırmaları, sektöre özel uygulamaları, işleme hususlarını ve en acil satın alma sorularının yanıtlarını sunar; böylece mühendisler ve alıcılar ilk siparişten itibaren doğru çubuk stoğunu belirleyebilirler.

Malzeme Sınıflveırması ve Anahtar Sınıflar

Titanyum çubuk stoğu şu şekilde kategorize edilir: ticari olarak saf (CP) kaliteler ve titanyum alaşımı kaliteleri . Dört CP sınıfı (Sınıf 1-4) yalnızca oksijen ve demir içeriği bakımından farklılık gösterir; alaşım kaliteleri, spesifik mekanik profillerin tasarlanmasına alüminyum ve vanadyum gibi elementler katar.

Derece 1 – Maksimum Şekillendirilebilirlik

Nihai Çekme Dayanımı (UTS): minimum 240 MPa; Akma Dayanımı: Minimum 170 MPa; Yoğunluk: 4,51 g/cm³. 1. Sınıf bar, şu kurallara tabidir: ASTM B348 Sınıf 1 , en yumuşak CP kalitesidir. Tuzdan arındırma tesisi boru levhaları, kimyasal reaktör gömlekleri ve soğuk şekillendirmenin gerekli olduğu mimari kaplamalarda tercih edilir.

2. Sınıf – Genel Amaçlı Beygir

UTS: minimum 345 MPa; Akma Dayanımı: Minimum 275 MPa; Uzama: minimum %20. En çok stoklanan CP kalitesi. Uygulamalar arasında açık deniz deniz altı ısı eşanjörleri, deniz pervanesi şaftları ve elektrokimyasal işleme ekipmanları bulunmaktadır. ASTM B348 Sınıf 2 ve ISO 9001 değirmen sertifikaları stveart gerekliliklerdir.

4. Sınıf – En Yüksek Mukavemetli CP Titanyum

UTS: minimum 550 MPa; Akma Dayanımı: Minimum 483 MPa. Biyouyumluluk veya korozyon nedeniyle alaşım elementlerinden kaçınılması gereken cerrahi implant bileşenlerinde ve yüksek basınçlı kimyasal borularda kullanılır.

Derece 5 (Ti-6Al-4V) – Havacılık ve Uzay ve Medikal Altın Standardı

UTS: minimum 950 MPa; Akma Dayanımı: Minimum 880 MPa; Yoğunluk: 4,43 g/cm³; Yorulma Sınırı (10⁷ döngü): ~620 MPa. %6 alüminyum ve %4 vanadyum içeren alfa-beta alaşımı. Tarafından yönetilmektedir ASTM B348 Sınıf 5 endüstriyel bar için ve AMS4928 havacılık için. Türbin kanadı dövmelerine, uçak yapısal çerçevelerine, yarış arabası süspansiyon kollarına ve yüksek döngülü ortopedik gövdelere hakimdir.

Derece 23 (Ti-6Al-4V ELI) – İmplant Derecesinde İyileştirme

UTS: minimum 860 MPa; Akma Dayanımı: Minimum 795 MPa; Oksijen içeriği ≤ ağırlıkça %0,13. Ekstra Düşük Ara Yer (ELI) kimyası, döngüsel yükleme ortamlarında kırılma dayanıklılığını ve yorulma direncini artırmak için oksijeni, nitrojeni ve demiri azaltır. Yük taşıyan ortopedik implantlar için zorunlu standart: ASTM F136 ve ISO 5832-3 . Femoral kalça gövdelerinde, omurga interbody kafeslerinde ve diş dayanak çubuklarında kullanılır.

Sınıf 7 (Ti-0,2Pd) – Üstün Kimyasal Direnç

Paladyum ilavesi (%0,12-0,25) hidroklorik ve sülfürik gibi indirgeyici asitlerde korozyon oranını önemli ölçüde azaltır. Derece 2'nin çatlak korozyonuna maruz kalacağı kimyasal proses ekipmanları için tercih edilir. Tarafından yönetilmektedir ASTM B348 Sınıf 7 .

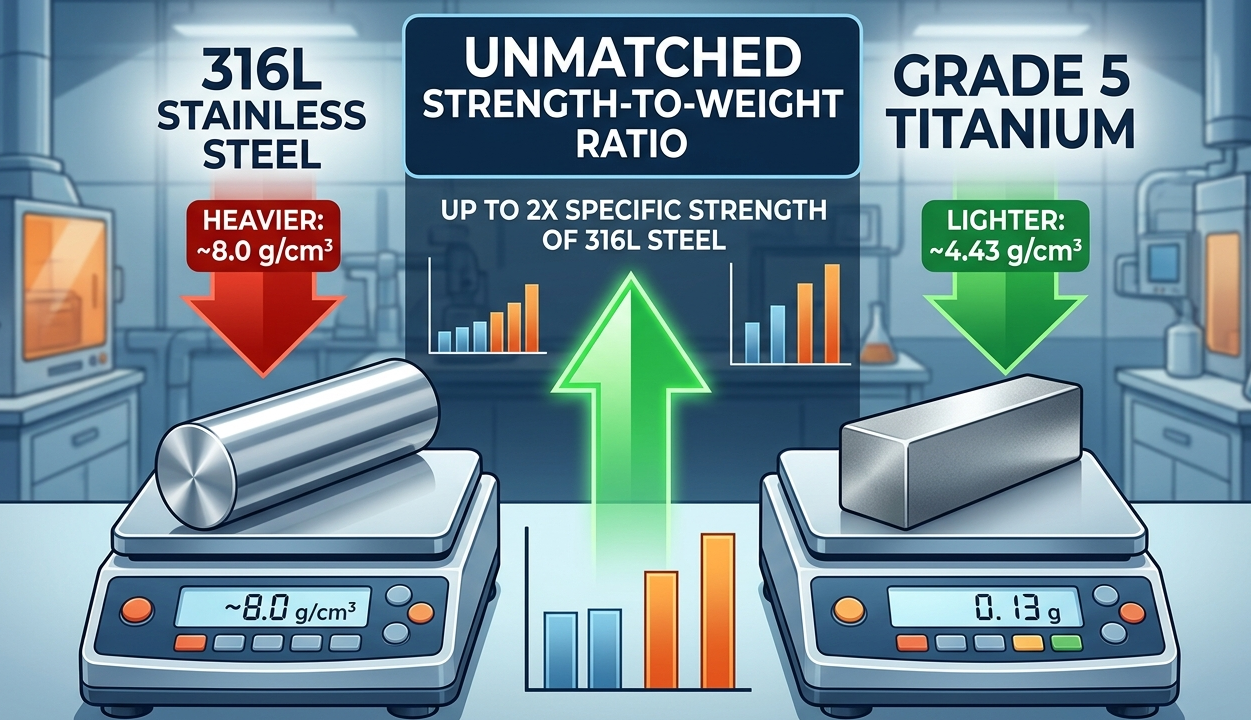

Mekanik Performans Verileri: Titanyum Çubuk ve 316L Paslanmaz Çelik

Aşağıdaki tablo doğrudan ikame analizine olanak sağlar. Tüm titanyum değerleri ASTM B348'e göre tavlanmış çubuğa referans verir; 316L değerleri ASTM A276 tavlanmış çubuğu referans alır.

Anahtar paket servisi: 5. Sınıf titanyum çubuk, 316L paslanmaz çelikten 3,5 kat daha yüksek bir spesifik dayanıma ulaşır birim hacim başına %45 daha hafiftir; bu, ağırlığın kritik olduğu yapılar için belirleyici bir avantajdır.

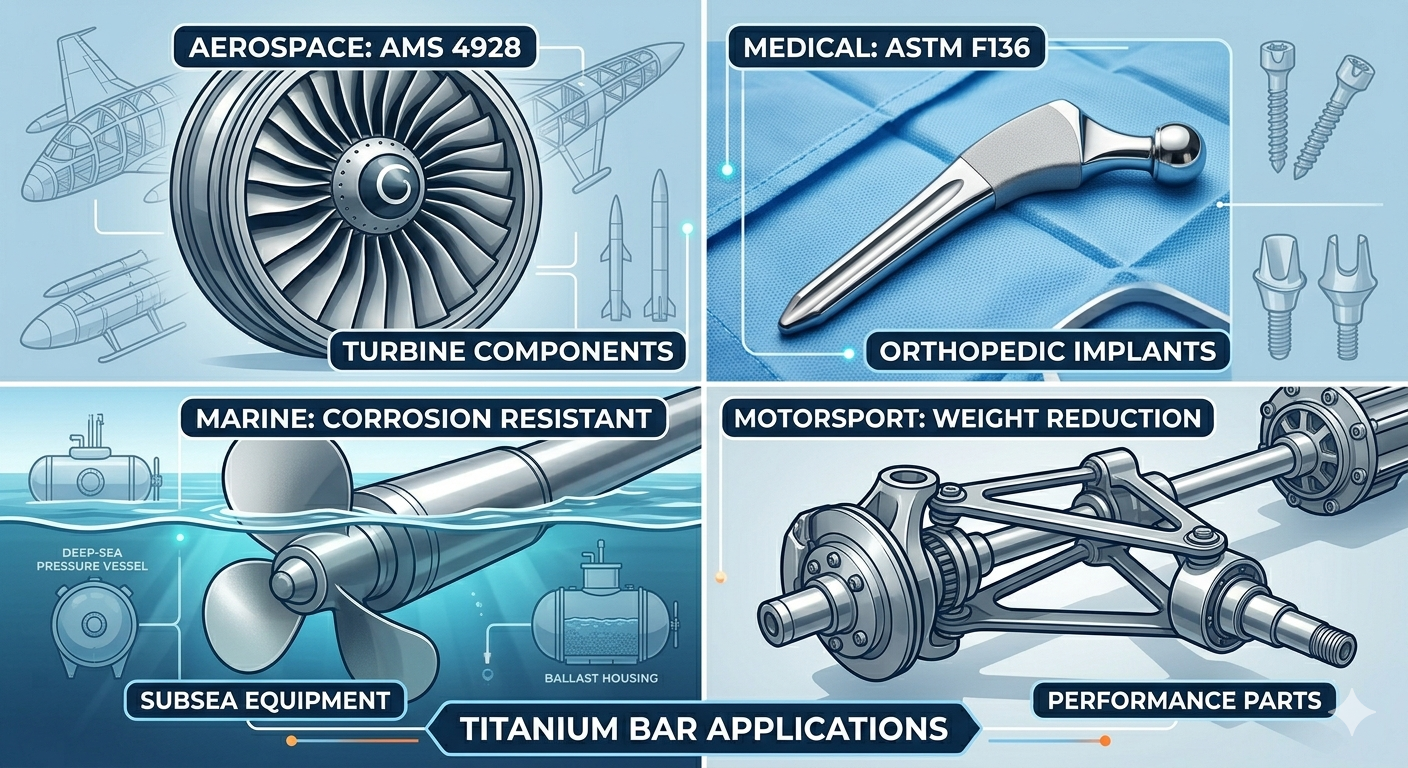

Sektöre Özel Uygulamalar ve Geçerli Standartlar

Havacılık ve Savunma

Titanyum çubuk, yeni nesil ticari uçakların yapısal ağırlığının yaklaşık %15-20'sini oluşturur. Kritik uygulamalar şunları içerir:

• Gövde bağlantı elemanları ve cıvataları (5.sınıf, AMS4928 , NAS 1352 serisi) — çelik cıvataların üçte bir oranında ağırlık cezasıyla değiştirilmesi
• Kompresör diski dövmeleri ve turbine blade root bars ( AMS4928 / AMS 4965 ) 315 °C'ye kadar sürekli olarak derecelendirilmiştir
• Hidrolik aktüatör muhafazaları ve landing-gear beam blanks where fatigue life exceeding 10⁸ cycles is mandatory
• Hipersonik füze gövde çubukları (Sınıf 5 veya Beta-C, ASTM B348 Sınıf 19 )

Tıbbi ve Ortopedik İmplantlar

Titanyumun osseointegrasyon kapasitesi (fibröz doku arayüzü olmadan canlı kemiğe doğrudan bağlanma) onu yük taşıyan implantların vazgeçilmezi haline getirir. 23. sınıf bar ( ASTM F136, ISO 5832-3 ) aşağıdakiler için görevlendirilmiştir:

• Femoral kalça gövdeleri ve acetabular shell blanks — machined from 50–80 mm diameter bar
• Spinal pedikül vidaları ve interbody cage frames — torque-critical thread roots require tight fatigue data
• Diş implantı dayanak çubukları CAD/CAM sistemleriyle frezelenmiş — Sınıf 4 veya Sınıf 23 ISO 10271
• Travma sabitleme plakları ve intramedüller çiviler — MRI uyumluluğunun (ferromanyetik olmayan) gerekli olduğu durumlarda

Deniz ve Denizaltı Mühendisliği

Titanyum çubuğun deniz suyundaki korozyon oranı etkili bir şekilde 0,025 mm/yıl —316L için 0,5–1,5 mm/yıl'a kıyasla—25 yıllık bakım gerektirmeyen servis döngülerine ulaşılabilir. Anahtar kullanımlar:

• Derin deniz basınçlı kap ve balast tankı bağlantı çubukları başına 5. Sınıf bar kullanılarak 600 bar (6.000 m derinlik) olarak derecelendirilmiştir. ASTM B348
• Pervane şaftı dövmeleri askeri gemiler için - Derece 2, kurban anotlar olmadan korozyona karşı dayanıklılık sağlar
• Tuzdan arındırma tesisi ısı eşanjörü boru levhaları 2. Sınıfta ASTM B348 ve ASME SB-348
• Gelgit türbini kanadı kök cıvataları ve mooring anchor pins in Grade 5

Kimyasal İşleme ve Enerji

Klor-alkali tesislerinde ve ıslak kimya reaktörlerinde titanyum, birim hacim başına daha düşük maliyetle Hastelloy'dan daha iyi performans gösteriyor. Özel uygulamalar şunları içerir:

• Elektrolitik hücre elektrot destekleri — Maksimum iletkenlik ve şekillendirilebilirlik için 1. sınıf bar
• Nitrik asit ve asetik asit reaktör şaftları — Derece 2 bar, 250 °C'ye kadar servis sıcaklığı
• Hidroklorik asit pompası milleri — Derece 7 (Ti-0.2Pd, ASTM B348 Sınıf 7 ) azaltıcı asit çatlak korozyonunun arıza modu olduğu yer
• Nükleer atık depolama kabı bağlantı elemanları — Birleşik güç ve indirgen asit direnci için Sınıf 12 (Ti-0,3Mo-0,8Ni)

Motor Sporları ve Yüksek Performanslı Otomotiv

Formula 1 düzenlemeleri, ağırlık tasarrufunun doğrudan tur süresine dönüştüğü süspansiyon direklerinde, vites kutusu millerinde ve tekerlek bağlantılarında titanyum kullanılmasına izin verir. 5. sınıf bar işlenmiş AMS4928 sağlar %40 ağırlık azalması 10⁷ döngü eşiğinde yorulma ömründe kayıp olmaksızın eşdeğer çelik bileşenlere göre.

Standart Ölçüler ve Tedarik Şartnameleri

Titanyum çubuk yuvarlak, altıgen, kare ve düz (dikdörtgen) profillerde mevcuttur. Aşağıdaki tablo standart stok boyutlarını ve geçerli spesifikasyonları özetlemektedir.

Yüzey kaplama seçenekleri şunları içerir: sıcak haddelenmiş tufal giderilmiş (HRD) , soğuk çekilmiş, parlak tavlanmış (CDBA) ve puntasız taşlanmış (tolerans ±0,05 mm). Havacılık ve medikal uygulamalar genellikle ısı numarasına göre değirmen sertifikasıyla izlenebilirliğe sahip merkezsiz topraklama çubuğunu zorunlu kılar.

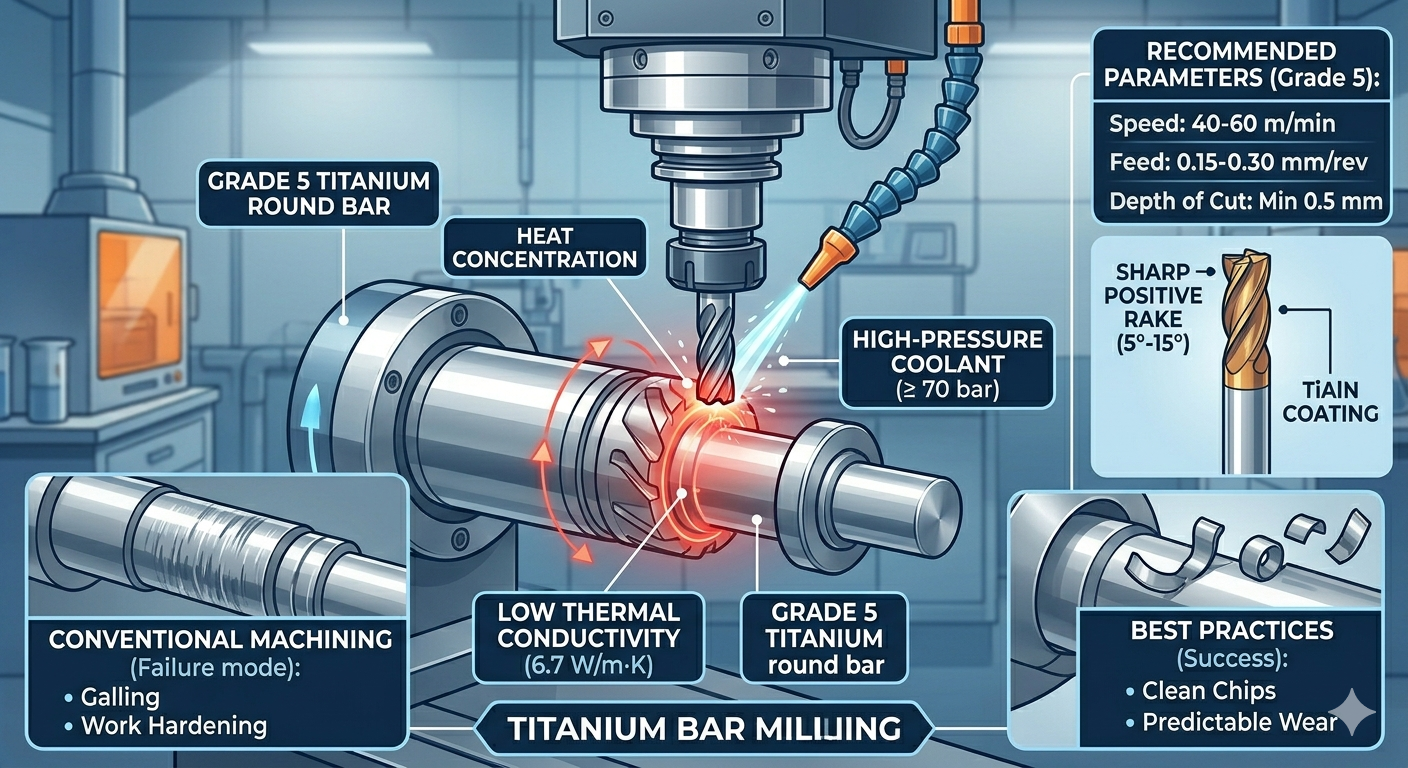

Titanyum Çubuğun İşlenmesi: Zorluklar ve En İyi Uygulamalar

Titanyumun düşük ısı iletkenliği ( 5. Sınıf için 6,7 W/m·K (316L için 16,3 W/m·K'ye karşılık) ısının talaş boyunca dağılmak yerine kesme kenarında yoğunlaşmasına neden olur. Doğru proses parametreleri olmadan, kenarda talaş birikmesi, iş parçasının sertleşmesi ve takımın aşınması, hızlı kesici uç arızasına ve boyutların reddedilmesine neden olur.

5. Sınıf Bar için Önerilen Tornalama Parametreleri

• Kesme hızı: 40–60 m/dak (karbür kaplamasız veya TiAlN kaplamalı kesici uç, ISO K10–K20)
• Besleme hızı: Talaş kırmayı sürdürmek ve sürtünmeyi önlemek için 0,15–0,30 mm/dev
• Kesme derinliği: Önceki pasolardan işlenerek sertleşmiş katmanın altından kesmek için minimum 0,5 mm
• Soğutma sıvısı: Kesme bölgesine yönlendirilen ≥ 70 bar'lık yüksek basınçlı taşma soğutucu zorunludur
• Takım geometrisi: Kesme kuvvetini ve ısı oluşumunu en aza indirmek için keskin pozitif eğim (5°–15°)

Frezeleme ve Delme Notları

Grade 5 bar frezeleme için tırmanma frezeleme (geleneksel: kaçınılır) 3–5 kanallı TiAlN kaplı parmak frezeler 60–80 m/dak yüzey hızında takım ömrünü kenar başına 30 dakikanın üzerinde tutar. Delme, iş mili içinden soğutma sıvısı gerektirir; 1x çaplı gagalara sahip gagalamalı delme döngüleri, derin deliklerde talaş birikmesini ve termal tutukluğu önler.

CP sınıfları (Sınıf 1-2) makine yaklaşık olarak %30 daha kolay daha düşük mukavemet nedeniyle Sınıf 5'ten daha fazladır, ancak yapışkan yapıları hala keskin takımlama ve pozitif talaş kontrolü gerektirir.

Kalite Güvencesi ve Sertifikasyon Gereksinimleri

Kritik uygulamalar için titanyum çubuğun tedarikinde, izlenebilirliği ve uyumluluğu sağlamak için aşağıdaki dokümantasyon zinciri belirtilmelidir:

1. EN 10204 3.1 veya 3.2'ye göre Değirmen Test Sertifikası (MTC) - Isı numarasıyla izlenebilir kimyasal bileşim ve mekanik test sonuçları
2. ASTM B348 veya AMS 4928 uyumluluk bildirimi - Uygulanabilir kaliteye göre spesifikasyona uygunluğun doğrulanması
3. Ultrasonik Test (UT) raporu — AMS 2631 / ASTM E2375'e göre çapı > 50 mm olan havacılık çubukları için zorunludur
4. Kimyasal analiz (OES veya ICP) — ASTM F136'ya göre Derece 23 ELI (≤ %0,13 ağırlıkça %) için oksijen içeriğinin doğrulanması
5. ISO 9001:2015 / AS9100D Kalite Yönetim Sistemi sertifikası değirmenden - çoğu Tier 1 havacılık ve medikal OEM'in gerektirdiği
6. REACH / RoHS beyanı 7. Sınıf için (paladyum içeriği, AB tedarik zincirlerinde çatışma minerallerinin açıklanmasını gerektirir)

Uygulamaya Göre Not Seçim Kılavuzu

Sıkça Sorulan Sorular

S1: 5. Sınıf ve 2. Sınıf titanyum çubuk arasındaki fark nedir ve nasıl seçerim?

2. Sınıf ticari olarak saf titanyumdur: alaşım elementi içermez, UTS 345 MPa , mükemmel korozyon direnci ve kolay soğuk şekillendirilebilirlik. Kimyasal proses ekipmanları, denizcilik ısı eşanjörleri ve yapısal yük taşımayan tıbbi cihazlar için uygun maliyetli bir seçimdir. Sınıf 5 (Ti-6Al-4V) içeren bir alfa-beta alaşımıdır UTS 950 MPa —neredeyse 3 kat daha güçlü— ancak kilogram başına %20-30 daha pahalıdır ve işlenmesi çok daha zordur. Bileşenin yük taşıdığı, yorulmanın kritik olduğu veya ağırlığın en aza indirilmesi gerektiği durumlarda Derece 5'i seçin. Korozyon direncinin birincil etken olduğu ve mekanik yüklerin düşük olduğu durumlarda Derece 2'yi seçin.

S2: Titanyum çubuğun işlenmesi paslanmaz çeliğe kıyasla neden daha zordur?

Titanyumun zorlu olmasını sağlayan üç özellik bir araya geliyor: (1) Düşük ısı iletkenliği (6,7 W/m·K) ısının talaştan kaçamayacağı anlamına gelir; takımın ucunda birikerek aşınmayı hızlandırır; (2) Yüksek kimyasal reaktivite yüksek sıcaklıkta titanyumun kesme kenarına kaynak yapmasına (safra) neden olur ve talaş yığılması oluşur; (3) İş sertleştirme —yüzey her geçişte sertleşir, bu nedenle bir sonraki geçişin bu katmanın altından kesilmesi gerekir. Kesme hızının (≤ 60 m/dak), yüksek basınçlı kesme sıvısının (≥ 70 bar), keskin pozitif talaşlı takımlamanın ve minimum 0,5 mm kesme derinliğinin doğru yönetimi, her üç sorunu da çözer ve öngörülebilir takım ömrü sağlar.

S3: Titanyum çubuk gerçekten biyouyumlu mu? Hangi standartlar bunu doğruluyor?

Evet. Titanyum, iyonun dokuya salınmasını önleyen stabil, inert bir TiO₂ oksit tabakası oluşturur. Onlarca yıllık klinik kanıtlar, ihmal edilebilir sitotoksisiteyi doğruluyor ve nikel içeren alaşımların aksine, sistemik alerjik yanıta ilişkin herhangi bir rapor yok. Mevzuata uygunluk açısından biyouyumluluk şu kurallara tabidir: ISO 10993-1 (tıbbi cihazların biyolojik değerlendirmesi) ve ISO 10993-5 (sitotoksisite testi). Malzeme düzeyinde uygunluk şu şekilde doğrulanır: ASTM F136 (İmplantlar için Derece 23) ve ISO 5832-3 . Bazı hastaların vanadyuma duyarlılık gösterdiğini unutmayın; bu durumlarda vanadyum içermeyen alaşımlar gibi Ti-6Al-7Nb (ISO 5832-11) onun yerine belirtilir.

S4: Titanyum çubuk kaynaklanabilir mi ve hangi önlemler gereklidir?

Titanyum çubuk kullanılarak kaynak yapılabilir GTAW (TIG) kaynağı Sınıf uyumlu dolgu teli ile. Kritik gereklilik: inert gaz koruyucu : Titanyum 400 °C'nin üzerinde oksijeni, nitrojeni ve hidrojeni emerek kırılganlaşmaya neden olur. Bu, takip eden ve destekleyen gaz koruyucularını (%99,999 argon), kaynak alanının temizliğini (IPA silme, gres yok) ve 150 °C'nin altında sıkı pasolar arası sıcaklık kontrolünü gerektirir. Kaynak kalitesi şu şekilde doğrulanır: AWS D1.9 (yapısal titanyum) veya ASME Bölüm IX (basınçlı ekipman). 5. Sınıf kaynaklarda artık gerilimi azaltmak için vakum veya argon ortamında 540–600 °C'de kaynak sonrası ısıl işlem (PWHT) kullanılır.

S5: Titanyum çubuk, havacılıkta ağırlık tasarrufu açısından alüminyum alaşımlarla karşılaştırıldığında nasıldır?

Alüminyum alaşımları (örn., 7075-T6: UTS 572 MPa, yoğunluk 2,81 g/cm³, özgül dayanım ~204 MPa·cm³/g) oda sıcaklığındaki özgül dayanım açısından Grade 5 titanyumla eşleşir veya biraz aşar. Ancak titanyum korunur 315 °C'ye kadar tam mekanik özellikler Alüminyumun 150 °C'nin üzerinde keskin bir şekilde bozunduğu yer. Titanyum ayrıca yüzey işlemi gerektirmeden üstün korozyon direnci sağlar ve daha yüksek bir yorulma eşiği sunar. Mühendislik seçimi şu şekildedir: termal olmayan, maliyete duyarlı yapılar için alüminyum; kütlenin de kısıtlı olduğu sıcak bölüm, yorulma açısından kritik veya aşındırıcı ortam uygulamaları için titanyum.
