Endüstriyel Titanyum Yuvarlak Diskler Nasıl Seçilir: Satın Alma Kılavuzu

Titanyum Yuvarlak Diskler Neden Premiuma Değer?

Titanyumun mukavemet-ağırlık oranı kabaca paslanmaz çeliğin iki katı yaklaşık %40 daha az ağırlıkta. Deniz suyunda, klor açısından zengin ortamlarda ve insan vücudu sıvılarında korozyon direnci çoğu yaygın metalle karşılaştırılamaz. Zorlu endüstriyel uygulamalar için bu özellikler, genellikle yüksek bir fiyat artışını haklı çıkarır. 316L paslanmaz çelikten 5–10 kat daha yüksek kilogram başına.

Yuvarlak diskler özellikle valf yuvaları, pompa çarkları, flanş kapakları, ısı eşanjörü bileşenleri, cerrahi implant boşlukları ve havacılık bölme bağlantı parçaları olarak kullanılır. Düz, dairesel ve simetrik geometri, onları CNC işleme için çok yönlü başlangıç ​​noktaları haline getirir.

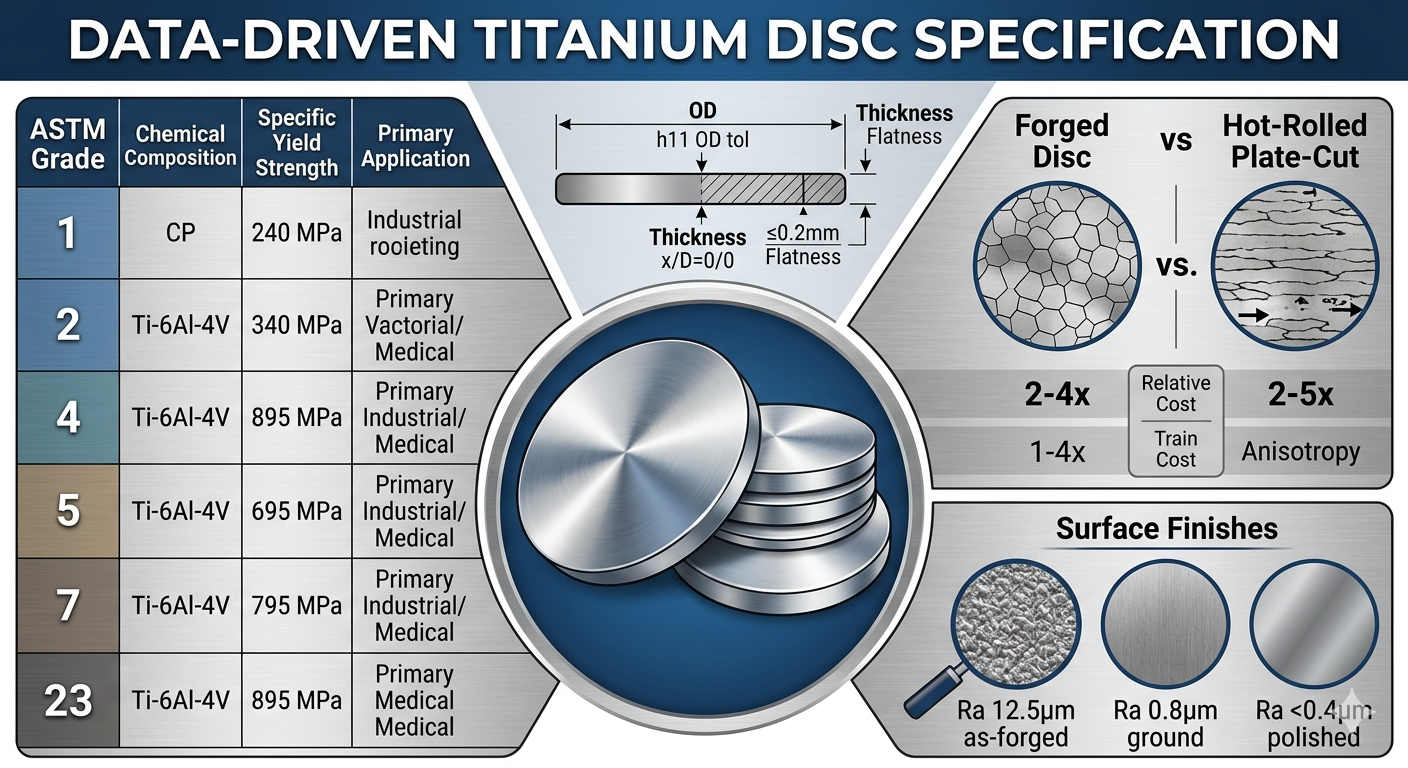

Titanyum Sınıflarını Anlamak: En Önemli Karar

Titanyum tek bir malzeme değildir. ASTM tarafından belirlenmiş 30'dan fazla kalite vardır, ancak çoğu endüstriyel alıcı altıdan oluşan kısa bir listede çalışır. Yanlış notu seçmek, yapabileceğiniz en pahalı hatadır.

Çoğu endüstriyel alıcı için 2. derece varsayılandır çünkü korozyon direncini, işlenebilirliği ve kullanılabilirliği dengeler. Yalnızca yapısal yükler gerektirdiğinde 5. Sınıfa yükseltin. Ortamda standart CP sınıflarına saldırabilecek indirgeyici asitler bulunduğunda Sınıf 7 veya Sınıf 12'yi seçin.

Boyutsal Özellikler: Ne Ölçülmeli ve Doğrulanmalı?

Titanyum yuvarlak diskin dört temel boyutu vardır. Parçaların uyumsuzluğunu önlemek için her biri satın alma siparişinizde açıkça belirtilmelidir.

Dış Çap (OD)

Standart stok diskleri şu adresten temin edilebilir: 10 mm'den 1.000 mm'ye kadar dış çap ancak çoğu depo stoğu 50 mm ile 500 mm arasında kümelenir. 600 mm'nin üzerindeki dış çaplar için özel sipariş teslim sürelerinin 8-14 hafta olmasını bekleyin. Tolerans sınıfını belirtin: genel endüstriyel kullanım için h11 (±0,1–0,4 mm) veya hassas montaj düzenekleri için h8/h9.

Kalınlık

Diskler genellikle 1 mm'den 150 mm'ye kadar kalınlık . 3 mm'nin altında düzlük kritik hale gelir; sıcak haddeleme sırasındaki çarpılma, 100 mm'de 0,5 mm'yi aşan paralellik hatalarına neden olabilir; bu da valf veya conta uygulamaları için kabul edilemez. 5 mm'den ince herhangi bir disk için bir düzlük toleransı (örneğin, ≤0,2 mm toplam gösterge salgısı) belirtin.

Kalınlık-to-Diameter Ratio

1:10'un altındaki bir oran (kalınlık çapın %10'undan az) ince disk olarak kabul edilir ve işleme ve ısıl işlem sırasında bozulmaya eğilimlidir. Uygulamanız 1:15'in altında bir oran gerektiriyorsa, tedarik koşulunun bir parçası olarak gerilim giderme tavlaması talep edin.

Ağırlık ve Kütle Toleransı

Pervaneler gibi dönen parçalar için kütle toleransı, boyut toleransı kadar önemlidir. Maksimum ağırlık sapmasını belirtin ±%0,5 Disk dengeli dönen bir düzenekte kullanılacaksa. Yüksek hızlı uygulamalardaki dengesiz diskler, binlerce çalışma saati içinde rulmanlara zarar veren titreşim frekanslarına neden olabilir.

Üretim Yöntemi: Dövme, Haddelenmiş ve Çubuktan Kesilmiş

Diskin nasıl yapıldığı, mekanik özelliklerini ve iç bütünlüğünü doğrudan etkiler. Pazara üç üretim rotası hakimdir:

• Sıcak haddelenmiş disk / plaka kesimi: En ekonomik seçenek. Bir titanyum levha, kalınlığa kadar sıcak haddelenir, ardından yuvarlak bir iş parçası, OD'ye kadar plazma veya su jeti ile kesilir. Tane yapısı yönlüdür (anizotropik), bu da belirli yük yönelimlerinde dövme parçalara kıyasla yorulma ömrünü %10-20 oranında azaltabilir.
• Dövme disk: Tonaj altında bir kütük neredeyse ağa yakın bir disk şekline preslenir. Bu, tane yapısını iyileştirir, gözenekliliği ortadan kaldırır ve izotropik mekanik özellikler üretir. Havacılık ve medikal uygulamalar neredeyse her zaman dövme gerektirir. Maliyet genellikle 2–4 × haddelenmiş levhadır.
• Yuvarlak çubuktan disk kesimi: Yuvarlak bir titanyum çubuk gerekli kalınlığa dilimlenir. Bu, çubuk stoğunun ince, işlenmiş tane yapısını korur ve küçük dış çaplar (100 mm'nin altında) için idealdir. Büyük çaplarda plaka kesime göre kilogram başına daha pahalıdır.

Genel endüstriyel hizmet için (flanşlar, ara parçalar, kritik olmayan yapısal kullanım), plaka kesimli diskler uygun maliyetlidir. Döngüsel olarak yüklenen veya güvenlik açısından kritik parçalar için daima dövme olanı belirtin.

Yüzey Kaplama Seçenekleri ve Her Biri Önemli Olduğunda

Yüzey kalitesi sızdırmazlık performansını, yorulma mukavemetini, biyouyumluluğu ve sonraki işleme maliyetlerini etkiler. Tedarikçiler çeşitli standart koşullar sunar:

• Sıcak haddelenmiş / dövülmüş (Ra 3,2–12,5 µm): Değirmen ölçeği mevcut. En düşük maliyet. Çoğu uygulamada kullanımdan önce işleme gerektirir. Ham stok olarak uygundur.
• Turşulanmış / kireci giderilmiş (Ra 1,6–6,3 µm): Asitle temizleme, değirmen tufalını giderir ve pasif oksit katmanını eski haline getirir. İşleme gerektirmeden korozyon direnci açısından iyidir. Kimya endüstrisi bileşenleri için ortaktır.
• Zemin (Ra 0,4–1,6 µm): Sızdırmazlık yüzeyleri, hassas conta yuvaları ve optik montajlar için düz zeminli yüzeyler gereklidir. Tipik olarak küçük OD'ler için disk başına 15-50 ABD Doları ekler, büyük olanlar için ise önemli ölçüde daha fazla tutar.
• Cilalı (Ra <0,4 µm): Elektro-parlatılmış veya mekanik olarak parlatılmıştır. Vücuda yerleştirilebilir tıbbi cihazlar (ISO 10993 uyumluluğu) ve hijyenik gıda/ilaçla temas eden yüzeyler için zorunludur.
• Eloksal: Renk kodlaması, artırılmış yüzey sertliği (~400 HV) veya geliştirilmiş dielektrik özellikler için elektrokimyasal oksit katmanı. Tip II anotlama, havacılık MRO ortamlarında yaygındır.

Malzeme Sertifikaları ve İzlenebilirlik Gereksinimleri

Endüstriyel titanyum diskleri asla malzeme test raporu (MTR) olmadan satın almayın. Meşru bir MTR, kimyasal bileşimi (ASTM B265, AMS 4928 veya eşdeğerini karşılayan), mekanik test sonuçlarını (akma dayanımı, UTS, uzama), ısı/parti numarasını ve fabrikanın akreditasyonunu (tipik olarak ISO 17025 veya NADCAP) belgeler.

Düzenlemeye tabi belirli sektörler için ek sertifikalar geçerlidir:

• Havacılık: Uçuşa elverişli parçalar için AMS 4928 (Sınıf 5 bar/kütük), AMS 4911 (levha/levha), FAA Form 8130-3 veya EASA Form 1.
• Tıbbi/implante edilebilir: ASTM F67 (CP titanyum), ASTM F136 (Ti-6Al-4V ELI), ISO 5832-2/3, ISO 10993'e göre biyouyumluluk testi.
• Basınçlı kaplar / borular: ASME Bölüm II, Kısım B (şerit/tabaka/levha için ASTM B265), Avrupa pazarları için PED 2014/68/EU.
• Nükleer: ASTM B265 Sınıf 12 veya 16, tamamlayıcı NDE (ultrasonik veya radyografik inceleme) ve ASME NCA-3800 tedarik belgeleriyle birlikte.

Tam ısı izlenebilirliği talep edin. Saygın bir tedarikçi, herhangi bir diski titanyum değirmenindeki orijinal erime ısısı numarasına kadar takip edebilir; bu, arıza analizi ve düzenleyici denetimler için kritik öneme sahiptir.

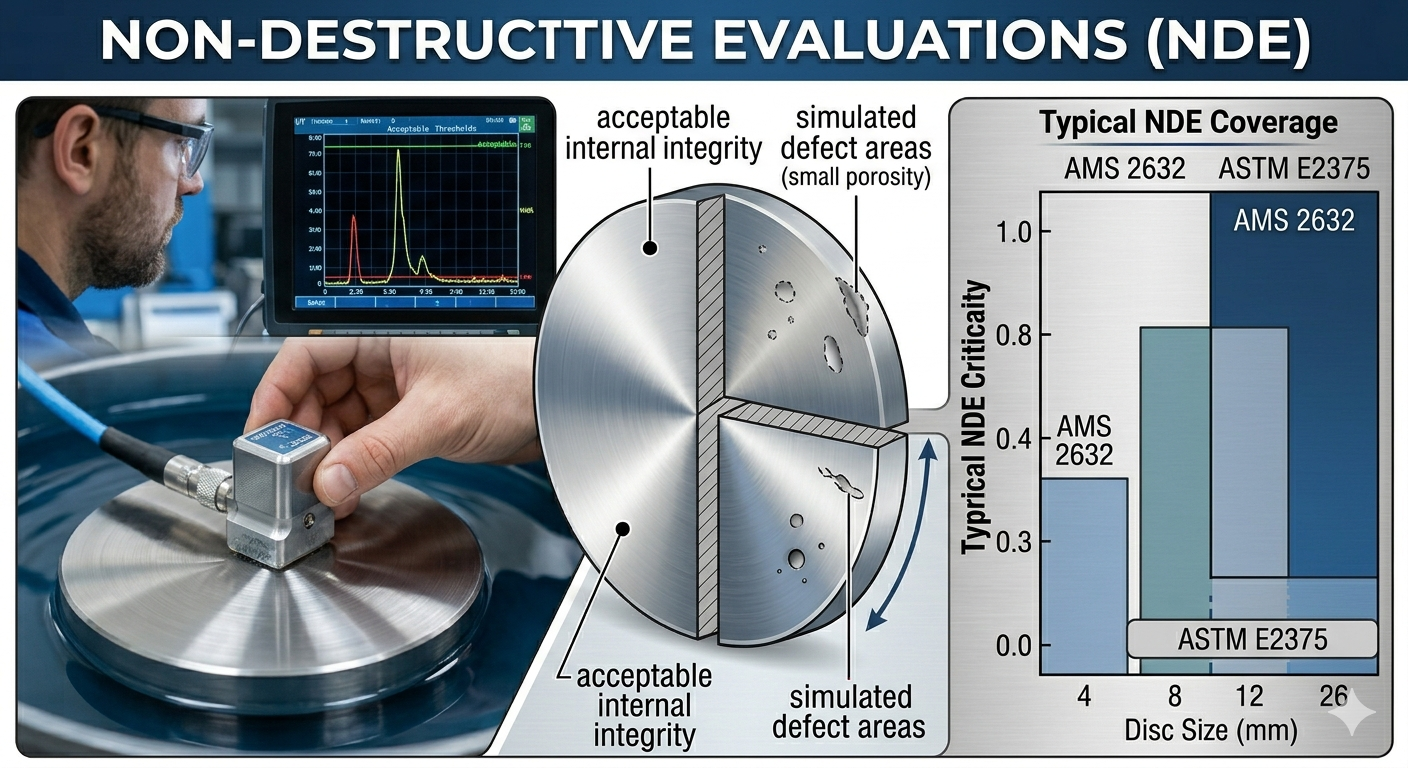

Tahribatsız Değerlendirme: Ne Zaman Gerekir?

İç kusurlar (gözeneklilik, kalıntılar, laminasyonlar) görsel olarak tespit edilemez. Yapısal yükleri taşıyacak veya kritik montajlarda kullanılacak diskler için satın alma siparişinizde NDE'yi belirtin. Yaygın yöntemler şunları içerir:

• Ultrasonik Test (UT): 12 mm'den kalın titanyum diskler için birincil NDE yöntemi. Yüzey altı hacimsel kusurları tespit eder. AMS 2632 veya ASTM E2375'e göre kabul kriterlerini belirtin.
• Sıvı Penetrant Muayenesi (LPI/FPI): Yüzeyi kıran çatlakları ve gözenekliliği tespit eder. Düşük maliyet (standart boyutlar için disk başına ~10$–30$). Havacılık için ASTM E1417 veya AMS 2647'ye göre belirtin.
• Radyografik Test (RT): Karmaşık iç yapılar için röntgen veya gama ışını görüntüleme. Nükleer ve basınçlı kap uygulamalarında büyük dövme diskler için kullanılır.

Pratik bir kural olarak: güvenlik açısından kritik tüm diskler için LPI ve 25 mm'den kalın dövme diskler için UT gerektirir . Orta düzeyde yükler altındaki genel endüstriyel stok için, maliyeti kontrol etmek amacıyla NDE ihmal edilebilir.

Kaynak Kullanımı Stratejisi: Fabrika Doğrudan mı, Distribütör mü, Spot Pazar mı?

Satın aldığınız yer fiyatı, teslimat süresini, dokümantasyon kalitesini ve sahte riskini etkiler; bunların tümü titanyum tedarik zincirinde önemli endişelerdir.

Değirmen Doğrudan

Doğrudan birincil üreticilerden (VSMPO-AVISMA, TIMET, ATI, Kobe Steel) satın almak, hacim olarak en iyi izlenebilirliği ve kilogram başına en düşük fiyatı sağlar. Minimum sipariş miktarları genellikle şu tarihte başlar: 500–2.000 kg , özel boyutlar için teslim süreleri 12-20 haftadır. Yüksek hacimli, uzun vadeli programlar için en iyisi.

Sertifikalı Distribütör

AS9120B veya ISO 9001 sertifikalı distribütörler, tam MTR izlenebilirliğine sahip boyuta göre kesilmiş stoklar taşır. Teslimat süreleri genellikle 1–3 hafta standart kaliteler ve boyutlar için. Doğrudan fabrikaya göre fiyat primi %15-40'tır, ancak minimum sipariş miktarları çok daha düşüktür (bazen tek parça kadar az). Bu, çoğu endüstriyel alıcı için doğru kanaldır.

Spot Pazar / Online Pazar Yerleri

Çevrimiçi pazar yerleri ve spot tüccarlar cazip fiyatlar sunabilir ancak yüksek sahtecilik ve yanlış derecelendirme riski taşırlar. 2019 FAA araştırması, havacılık tedarik zincirinde sahte MTR'lere sahip titanyum parçaların sektör çapında devam eden bir sorun olduğunu ortaya çıkardı. Güvenlik açısından kritik titanyum diskleri, bağımsız kimyasal doğrulama (XRF veya OES analizi) olmadan, doğrulanmamış nokta tedarikçilerinden asla satın almayın.

Fiyat Karşılaştırmaları ve Maliyet Etkenleri

Titanyum fiyatlandırması değişkendir ve ham sünger fiyatlarına, enerji maliyetlerine ve havacılık talep döngülerine bağlıdır. Bununla birlikte, stok diskleri için yaklaşık distribütör fiyat aralıkları (en son piyasa verilerine göre) yararlı kıyaslamalar sağlar:

Hammadde dışındaki en büyük maliyet etkenleri şunlardır: NDE gereklilikleri (%10-25), dar toleranslar (%15-40), yüzey taşlama (disk başına 15-100 ABD doları) ve sertifika belgeleri (NADCAP/AS9100 evrakları için sipariş başına 50-200 ABD doları).

Siparişinizi Vermeden Önce Pratik Bir Kontrol Listesi

Fiyat teklifi talebi (RFQ) göndermeden önce satın alma spesifikasyonunuzun tamamlandığını doğrulamak için bu kontrol listesini kullanın:

1. Belirtilen alaşım kalitesi (örneğin, ASTM B265'e göre Sınıf 2 veya AMS 4928'e göre Ti-6Al-4V)
2. Belirtilen tolerans sınıfıyla birlikte dış çap (örn. 150 mm ±0,2 mm)
3. Kalınlık with flatness tolerance if below 10 mm
4. Belirtilen üretim rotası (dövme / haddelenmiş / çubuk kesim)
5. Belirtilen tedarik durumu (tavlanmış, STA, haddelenmiş)
6. Yüzey bitirme gereksinimi (asitlenmiş, Ra 0,8 µm'ye kadar öğütülmüş, cilalanmış, anodize edilmiş)
7. Listelenen NDE gereksinimleri (ASTM E1417'ye göre LPI, AMS 2632'ye göre UT veya hiçbiri)
8. İstenilen sertifika ve izlenebilirlik belgeleri (MTR, C of C, ısı numarası)
9. Miktar ve kademeli teslimat programı
10. Paketleme gereksinimleri (tek tek sarılmış, nem bariyeri, doğrudan temas halinde istifleme yok)

On noktanın tamamını kapsayan eksiksiz bir RFQ, birden fazla tedarikçiden karşılaştırılabilir, elmalar arası fiyat teklifleri üretecek ve gelen incelemede başarısız olan parçaların alınması riskini önemli ölçüde azaltacaktır.
